Спектроколориметр "ТКА-ВД" Спектрофотометр

1. Назначение
Предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. (Международной Комиссии по Освещению), освещенности, создаваемой нормально расположенными источниками, яркости самосветящихся и несамосветящихся поверхностей накладным способом и яркости киноэкранов.


«ТКА–ВД» – кодовое название прибора серии «ТКА-ВД» с установленным числом и составом измеряемых параметров. Число и состав измеряемых параметров и диапазонов измерений может быть уменьшено по требованию заказчика.

В этом случае используются следующие варианты кодового названия:
«ТКА-ВД»/01 измерения только в режиме яркости и «ТКА-ВД»/02 измерения только в режиме освещенности.

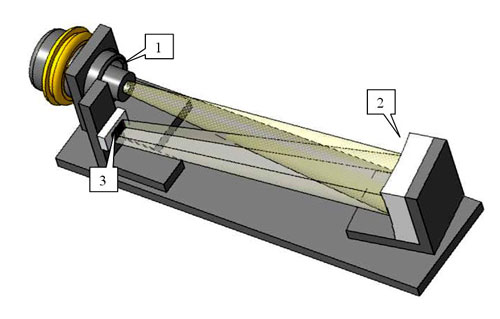

Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров.

Оптическая схема полихроматора прибора
Полихроматор

Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

Прибор Спектроколориметр «ТКА-ВД» имеет возможность отображения информации двумя способами:

а) вывод информации на встроенный ЖКИ;
б) вывод информации по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию).
Для приема данных необходимо использовать программу «Спектрофотометр».

Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой «MODE»:

1
Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31
2
Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u', v') в системе МКО 76
3
Отображение координат цвета X, Y, Z
4
Отображение коррелир. цветовой температуры Тц, К


Программа «Спектрофотометр» предназначена для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию). Данные передаются только с прибора на компьютер.


2. Основные технические данные и характеристики:

2.1. Оптический диапазон, нм ……………………………………. 380 … 750

2.2. Количество точек опроса ……………………………………. 61

2.3. Обратная линейная дисперсия, нм/мм …………………… 49

2.4. Диапазоны измерения:
освещенности, лк................................................................... 10 … 20 000
яркости, кд/м2......................................................................... 10 … 20 000
цветовой температуры, К...................................................... 1600 … 16 000
координат цветности x = 0,004…0,734; y = 0,005…0,834;
u' = 0,007…0,623; v' = 0,005…0,595.

2.5. Предел допустимого значения основной относительной погрешности
измерения яркости и освещённости, %, не более: …………… 10,0.

2.6. Пределы допустимого значения абсолютной погрешности измерения
координат цветности x, y, u', v', не более:
тепловых источников …….………………………………………... ±0,005;
др. источников со сплошным спектром излучения ………… ±0,02.

2.7. Для питания прибора используется NiMH аккумулятор
(типоразмер "Крона")

2.8. Габаритные размеры прибора, мм (не более) (без штатива):
измерительный блок ........................................................... 165х85х35
фотометрическая головка .................................................. 240х70х70

2.9. Масса прибора, кг (не более) (без штатива)........................ 2,5


3. Программное обеспечение «Спектрофотометр»

Системные требования:
IBM-совместимый компьютер;
операционная система Win98/XP/NT/2000/2003/ XP/Vista;
COM-порт (RS-232) или преобразователь USB-RS-232.

Возможности программы:
чтение и отображение значений измеряемых параметров в реальном времени;
загрузка накопленных значений из внутренней памяти прибора;
сохранение значений в базе данных, экспорт данных в MS Excel и файлы TXT, BMP;
автосканирование подключения прибора к ПК;
контроль ошибок получения данных.










Основные преимущества:
Компактность и удобство в эксплуатации.
Вывод информации на встроенный ЖКИ.
Прямых отечественных аналогов нет.
Определения значений в режиме реального времени
Программа для связи с ПК.
Малое энергопотребление
Простота и удобство в эксплуатации.
Фотометрическая гайка под штатив.
Доступная цена.

Стандартная комплектация:
Спектроколориметр «ТКА-ВД»
NiMH аккумуляторная батарея (типоразмер «Крона»)
Блок питания AC-220-S-15-100
Кабель связи с ПК (для COM-порта)
Диск с программным обеспечением
Руководство по эксплуатации
Сумка для прибора
Транспортная тара



Аттестат аккредитации на право проведения калибровочных работ (*.jpg)
Лицензия по изготовлению и ремонту СИ (*.jpg)
Сертификат соответствия ИСО 9001-2001 (*.jpg)
Сертификат соответствия требованиям безопасности и ЭМС (*.jpg)
Методика поверки (*.pdf)
Руководство по эксплуатации (*.pdf)
Дополнения РЭ (*.pdf)
Инструкция по эксплуатации ЗУ (*.pdf)
Руководство по эксплуатации (*.pdf)
